Анкерная техника

  Забивные анкеры из электрооцинкованной стали SORMAT LA8 представляют собой металлическую втулку с внутренней метрической резьбой определённого диаметра, предназначенные для тяжёлых и умеренно тяжёлых нагрузок.

Внутри забивных анкеров из элекрооцинкованной стали SORMAT LA имеется распорный конус, выполняющий функцию расклинивания при забивании. Забивные анкеры SORMAT LA можно устанавливать в сжатую зону бетона, а некоторые размеры и в растянутую, за счёт насечек на анкере легко происходит расклинивание в твердых материалах основания.

Благодаря небольшой глубине сверления, простому и быстрому монтажу, забивные анкеры SORMAT LA+ упрощают монтаж в потолок.

Применение: подвесные системы, трубопроводы, воздуховоды, спринклерные системы, кабельные каналы, оборудование, кронштейны, потолочные опоры

Особенности:
- Забивной анкер для предустановки с использованием установочного инструмента.
- Внутренняя резьба для болтов с метрической резьбой и резьбовых шпилек.
- Длина болта равна 1-1,5 x номинального размера анкера + толщина прикрепляемого материала.
- Небольшая глубина сверления упрощает монтаж в потолок.
- Можно использовать для спринклерных систем пожаротушения.
- Оцинкованный - для сухих помещений и временных креплений на улице.

Материал основания:
- Растянутая зона бетона
- Сжатая зона бетона
- Природный камень
- Полнотелый глиняный кирпич

Подходящие условия: сухие помещения

Характеристики:
Диаметр резьбы М8
Диаметр установки 10 мм
Длина анкера 30 мм
Min вырывающая сила (бетон B25) 3.6 КН
Материал сталь
Покрытие оцинкованный

1.    Просверлите отверстие необходимого диаметра и соответствующей глубины.
2.    Прочистите и продуйте отверстие от сверлильной пыли и крошки. Продувать и прочищать отверстие лучше специальными инструментами от компании SORMAT, но подойдут и любые другие подручные средства.
3.    Установите анкер в отверстие. Забейте клин, находящийся внутри анкера, до дна специальным инструментом (LT+). При забивании происходит расклинивании анкера, что обеспечивает надёжное сцепление с материалом основания.
4.    Затем в забивной анкер ввинчивается резьбовая крепёжная деталь, например: болт, винт, шпилька резьбовая. Длина подходящего резьбового элемента равна 1-1.5 х номинального размера анкера + толщина прикрепляемого материала. Притяните прикрепляемую деталь подходящим инструментом.

Характеристики:
Материал: сталь,
Покрытие: цинк,
Длина, мм: 95,
Диаметр резьбы, мм: 6,
Максимальная толщина детали материала, мм: 55,
Минимальная глубина крепления, мм: 35,
Расчётное усилие на вырыв (бетон В25), kH: 4,9,
Расчётное усилие на срез (бетон В25), kH: 8,2,
Момент затяжки, Н/м: 4-5
Высокая несущая способность и надежность: Благодаря клиновому механизму обеспечивается плотное прилегание к стенкам отверстия, исключая возможность ослабления крепления со временем. Выдерживают значительные вырывные нагрузки, устойчивы к сдвигу и вибрациям, обеспечивая надёжное крепление
Простота установки: Для установки не требуется сложных инструментов или специальных навыков, достаточно просверлить отверстие нужного диаметра, вставить анкер и затянуть гайку
Коррозионная стойкость: Цинковое покрытие защищает анкер от коррозии, продлевая срок службы крепления
Клиновой анкер используется для крепления тяжёлых конструкций и оборудования к твёрдым полнотелым материалам — бетону, кирпичу или камню. Метод монтажа — сквозной, что подразумевает установку через предварительно просверленное отверстие в основании. Применяется для монтажа тяжеловесных конструкций, металлических каркасов, трубопроводов, ограждений и других тяжёлых элементов.

Характеристики:
Материал - сталь
Покрытие - цинк
Диаметр резьбы - 6мм
Диаметр анкера и сверла - 8мм
Минимальная глубина крепления - 40мм
Длина анкера указана без кольца
Используется для крепления тяжеловесных конструкций к полнотелому бетону, природному строительному камню, полнотелому кирпичу. Может
применяться для крепления к тонким бетонным перегородкам.

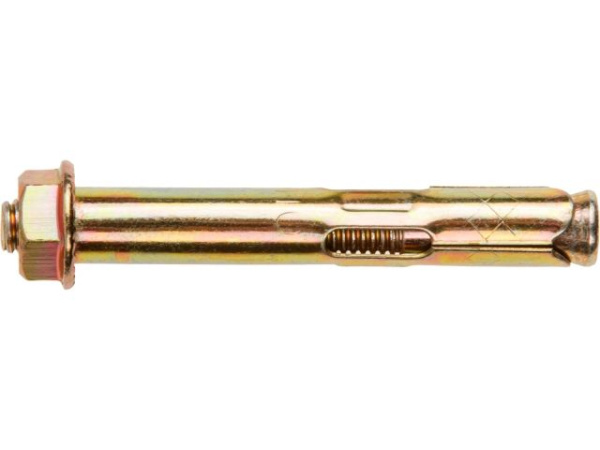

Характеристики:
Материал - сталь
Покрытие - цинк
Диаметр резьбы - 6мм
Диаметр анкера и сверла - 8мм
Максимальня толщина детали материала - 12мм
Минимальная глубина крепления - 28мм

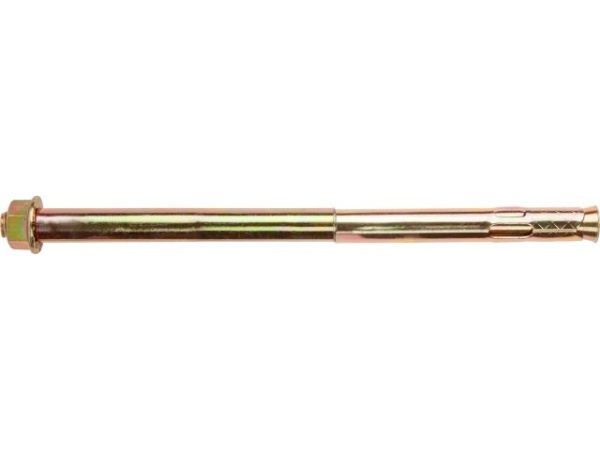

Используется для крепления тяжеловесных конструкций, кабельных трасс, несущих консолей, перильных ограждений и т.п. методом сквозного
монтажа к полнотелому бетону, природному строительному камню, полнотелому кирпичу. Может применяться для крепления к тонким бетонным
перегородкам.

Характеристики:
Материал - сталь
Покрытие - цинк
Диаметр резьбы - 6мм
Диаметр анкера и сверла - 8мм
Максимальная толщина детали/материала - 90мм
Минимальная глубина крепления - 38мм
Расчётное усилие на вырыв (бетон В20) - 1,4 kH
Расчётное усилие на срез (бетон В20) - 2,5 kH
Расчётное усилие на вырыв (кирпич М150) - 0,5 kH
Расчётное усилие на срез (кирпич М150) - 1 kH
Используется для крепления тяжеловесных конструкций, кабельных трасс, несущих консолей, перильных ограждений и т.п. методом сквозного
монтажа к полнотелому бетону, природному строительному камню, полнотелому кирпичу. Может применяться для крепления к тонким бетонным
перегородкам.

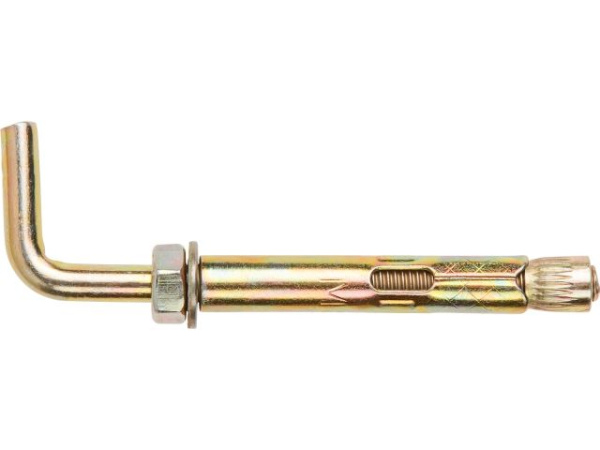

Характеристики:
Материал - сталь
Покрытие - цинк
Диаметр резьбы - 6мм
Диаметр анкера и сверла - 8мм
Максимальня толщина детали/материала - 5мм
Минимальная глубина крепления - 45мм
Длина анкера указана без крюка
Предназначен для крепления тяжеловесных изделий к вертикальным поверхностям.

Характеристики:
Материал - сталь
Покрытие - цинк
Диаметр резьбы - 6мм
Диаметр анкера и сверла - 8мм
Максимальня толщина детали/материала - 5мм
Минимальная глубина крепления - 35мм
Длина анкера указана без крюка
Предназначен для крепления тяжеловесных изделий к вертикальным поверхностям.

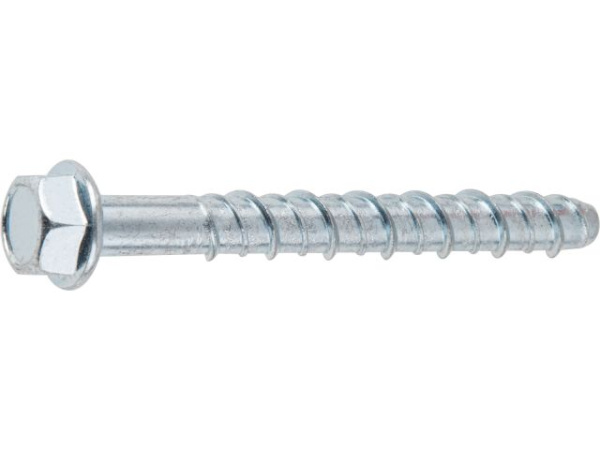

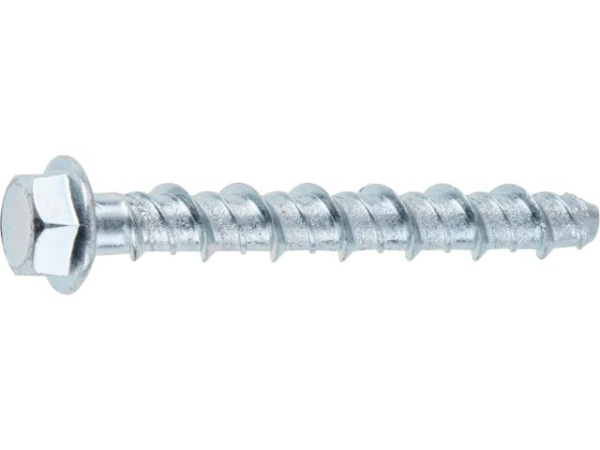

Характеристики:
Диаметр отверстия: 10 мм,
Диаметр резьбы: 12 мм,
Размер под ключ: 17 мм,
Материал: высокопрочная сталь 10B21,
Покрытие: цинк,
Усилие вырыва из бетона С20/25: 30 кН,
- Монтаж до 2-ух раз быстрее в сравнении с использованием клиновых анкеров при сопоставимых нагрузках.
- Не имеет распорной зоны и не создает напряжение в основании, следовательно подходит для монтажа в краевых зонах и с минимальными расстояниями друг от друга без угрозы откалывания.
- Возможность повторного использования и регулировки, допускается откручивание установленных анкер-шурупов на расстояние до 10 мм, но не более 2-х раз для одного анкера.
- Удобство установки в сложных условиях монтажа - меньшее количество застреваний даже в самом прочном бетоне благодаря диаметру тела анкера и специальной форме резьбы.
Анкер-шуруп по бетону применяется в сфере профессионального строительства для ответственных креплений в бетоне методом сквозного монтажа. Используется для крепления металлических балок перекрытия, кронштейнов фасадов, платформ, модульных лестниц, ограждений и промышленного оборудования.
Монтаж осуществляется с помощью гайко/шуруповерта.

Характеристики:
Диаметр отверстия: 10 мм,
Диаметр резьбы: 12 мм,
Размер под ключ: 17 мм,
Материал: высокопрочная сталь 10B21,
Покрытие: цинк,
Усилие вырыва из бетона С20/25: 30 кН,
- Монтаж до 2-ух раз быстрее в сравнении с использованием клиновых анкеров при сопоставимых нагрузках.
- Не имеет распорной зоны и не создает напряжение в основании, следовательно подходит для монтажа в краевых зонах и с минимальными расстояниями друг от друга без угрозы откалывания.
- Возможность повторного использования и регулировки, допускается откручивание установленных анкер-шурупов на расстояние до 10 мм, но не более 2-х раз для одного анкера.
- Удобство установки в сложных условиях монтажа - меньшее количество застреваний даже в самом прочном бетоне благодаря диаметру тела анкера и специальной форме резьбы.
Анкер-шуруп по бетону применяется в сфере профессионального строительства для ответственных креплений в бетоне методом сквозного монтажа. Используется для крепления металлических балок перекрытия, кронштейнов фасадов, платформ, модульных лестниц, ограждений и промышленного оборудования.
Монтаж осуществляется с помощью гайко/шуруповерта.

Характеристики:
Диаметр отверстия: 10 мм,
Диаметр резьбы: 12 мм,
Размер под ключ: 17 мм,
Материал: высокопрочная сталь 10B21,
Покрытие: цинк,
Усилие вырыва из бетона С20/25: 30 кН,
- Монтаж до 2-ух раз быстрее в сравнении с использованием клиновых анкеров при сопоставимых нагрузках.
- Не имеет распорной зоны и не создает напряжение в основании, следовательно подходит для монтажа в краевых зонах и с минимальными расстояниями друг от друга без угрозы откалывания.
- Возможность повторного использования и регулировки, допускается откручивание установленных анкер-шурупов на расстояние до 10 мм, но не более 2-х раз для одного анкера.
- Удобство установки в сложных условиях монтажа - меньшее количество застреваний даже в самом прочном бетоне благодаря диаметру тела анкера и специальной форме резьбы.
Анкер-шуруп по бетону применяется в сфере профессионального строительства для ответственных креплений в бетоне методом сквозного монтажа. Используется для крепления металлических балок перекрытия, кронштейнов фасадов, платформ, модульных лестниц, ограждений и промышленного оборудования.
Монтаж осуществляется с помощью гайко/шуруповерта.

Характеристики:
Диаметр отверстия: 12 мм,
Диаметр резьбы: 14 мм,
Размер под ключ: 19 мм,
Материал: высокопрочная сталь 10B21,
Покрытие: цинк,
Усилие вырыва из бетона С20/25: 42.8 кН,
- Монтаж до 2-ух раз быстрее в сравнении с использованием клиновых анкеров при сопоставимых нагрузках.
- Не имеет распорной зоны и не создает напряжение в основании, следовательно подходит для монтажа в краевых зонах и с минимальными расстояниями друг от друга без угрозы откалывания.
- Возможность повторного использования и регулировки, допускается откручивание установленных анкер-шурупов на расстояние до 10 мм, но не более 2-х раз для одного анкера.
- Удобство установки в сложных условиях монтажа - меньшее количество застреваний даже в самом прочном бетоне благодаря диаметру тела анкера и специальной форме резьбы.
Анкер-шуруп по бетону применяется в сфере профессионального строительства для ответственных креплений в бетоне методом сквозного монтажа. Используется для крепления металлических балок перекрытия, кронштейнов фасадов, платформ, модульных лестниц, ограждений и промышленного оборудования.
Монтаж осуществляется с помощью гайко/шуруповерта.

Характеристики:
Диаметр отверстия: 12 мм,
Диаметр резьбы: 14 мм,
Размер под ключ: 19 мм,
Материал: высокопрочная сталь 10B21,
Покрытие: цинк,
Усилие вырыва из бетона С20/25: 42.8 кН,
- Монтаж до 2-ух раз быстрее в сравнении с использованием клиновых анкеров при сопоставимых нагрузках.
- Не имеет распорной зоны и не создает напряжение в основании, следовательно подходит для монтажа в краевых зонах и с минимальными расстояниями друг от друга без угрозы откалывания.
- Возможность повторного использования и регулировки, допускается откручивание установленных анкер-шурупов на расстояние до 10 мм, но не более 2-х раз для одного анкера.
- Удобство установки в сложных условиях монтажа - меньшее количество застреваний даже в самом прочном бетоне благодаря диаметру тела анкера и специальной форме резьбы.
Анкер-шуруп по бетону применяется в сфере профессионального строительства для ответственных креплений в бетоне методом сквозного монтажа. Используется для крепления металлических балок перекрытия, кронштейнов фасадов, платформ, модульных лестниц, ограждений и промышленного оборудования.
Монтаж осуществляется с помощью гайко/шуруповерта.

Характеристики:
Диаметр отверстия: 12 мм,
Диаметр резьбы: 14 мм,
Размер под ключ: 19 мм,
Материал: высокопрочная сталь 10B21,
Покрытие: цинк,
Усилие вырыва из бетона С20/25: 42.8 кН,
- Монтаж до 2-ух раз быстрее в сравнении с использованием клиновых анкеров при сопоставимых нагрузках.
- Не имеет распорной зоны и не создает напряжение в основании, следовательно подходит для монтажа в краевых зонах и с минимальными расстояниями друг от друга без угрозы откалывания.
- Возможность повторного использования и регулировки, допускается откручивание установленных анкер-шурупов на расстояние до 10 мм, но не более 2-х раз для одного анкера.
- Удобство установки в сложных условиях монтажа - меньшее количество застреваний даже в самом прочном бетоне благодаря диаметру тела анкера и специальной форме резьбы.
Анкер-шуруп по бетону применяется в сфере профессионального строительства для ответственных креплений в бетоне методом сквозного монтажа. Используется для крепления металлических балок перекрытия, кронштейнов фасадов, платформ, модульных лестниц, ограждений и промышленного оборудования.
Монтаж осуществляется с помощью гайко/шуруповерта.

Характеристики:
Материал - сталь
Покрытие - цинк
Диаметр резьбы - 10мм
Диаметр анкера и сверла - 12мм
Минимальная глубина крепления - 60мм
Длина анкера указана без кольца
Используется для крепления тяжеловесных конструкций к полнотелому бетону, природному строительному камню, полнотелому кирпичу. Может
применяться для крепления к тонким бетонным перегородкам.

Характеристики:
Диаметр отверстия: 16 мм,
Диаметр резьбы: 18 мм,
Размер под ключ: 23 мм,
Материал: высокопрочная сталь 10B21,
Покрытие: цинк,
Усилие вырыва из бетона С20/25: 55.8 кН,
- Монтаж до 2-ух раз быстрее в сравнении с использованием клиновых анкеров при сопоставимых нагрузках.
- Не имеет распорной зоны и не создает напряжение в основании, следовательно подходит для монтажа в краевых зонах и с минимальными расстояниями друг от друга без угрозы откалывания.
- Возможность повторного использования и регулировки, допускается откручивание установленных анкер-шурупов на расстояние до 10 мм, но не более 2-х раз для одного анкера.
- Удобство установки в сложных условиях монтажа - меньшее количество застреваний даже в самом прочном бетоне благодаря диаметру тела анкера и специальной форме резьбы.
Анкер-шуруп по бетону применяется в сфере профессионального строительства для ответственных креплений в бетоне методом сквозного монтажа. Используется для крепления металлических балок перекрытия, кронштейнов фасадов, платформ, модульных лестниц, ограждений и промышленного оборудования.
Монтаж осуществляется с помощью гайко/шуруповерта.

Характеристики:
Диаметр отверстия: 16 мм,
Диаметр резьбы: 18 мм,
Размер под ключ: 23 мм,
Материал: высокопрочная сталь 10B21,
Покрытие: цинк,
Усилие вырыва из бетона С20/25: 55.8 кН,
- Монтаж до 2-ух раз быстрее в сравнении с использованием клиновых анкеров при сопоставимых нагрузках.
- Не имеет распорной зоны и не создает напряжение в основании, следовательно подходит для монтажа в краевых зонах и с минимальными расстояниями друг от друга без угрозы откалывания.
- Возможность повторного использования и регулировки, допускается откручивание установленных анкер-шурупов на расстояние до 10 мм, но не более 2-х раз для одного анкера.
- Удобство установки в сложных условиях монтажа - меньшее количество застреваний даже в самом прочном бетоне благодаря диаметру тела анкера и специальной форме резьбы.
Анкер-шуруп по бетону применяется в сфере профессионального строительства для ответственных креплений в бетоне методом сквозного монтажа. Используется для крепления металлических балок перекрытия, кронштейнов фасадов, платформ, модульных лестниц, ограждений и промышленного оборудования.
Монтаж осуществляется с помощью гайко/шуруповерта.

Характеристики:
Материал - сталь
Покрытие - цинк
Диаметр резьбы - 12мм
Диаметр анкера и сверла - 16мм
Максимальная толщина детали/материала - 20мм
Минимальная глубина крепления - 45мм
Расчётное усилие на вырыв (бетон В20) - 4,2 kH
Расчётное усилие на срез (бетон В20) - 8,8 kH
Расчётное усилие на вырыв (кирпич М150) - 0,9 kH
Расчётное усилие на срез (кирпич М150) - 1,8 kH
Используется для крепления тяжеловесных конструкций, кабельных трасс, несущих консолей, перильных ограждений и т.п. методом сквозного
монтажа к полнотелому бетону, природному строительному камню, полнотелому кирпичу. Может применяться для крепления к тонким бетонным
перегородкам.
